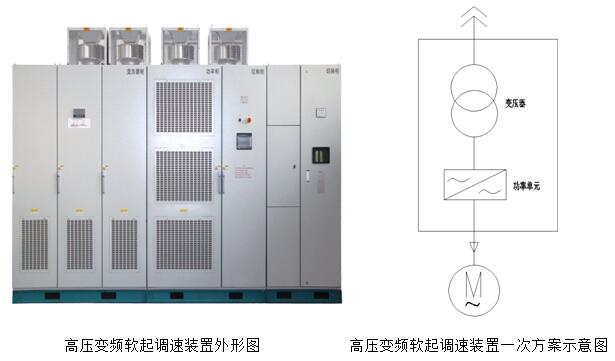

KTBP系列高壓變頻軟起調速裝置的主體結構示意圖（“一”字排列安裝形式為例）與一次方案示意圖。
KTBP系列高壓變頻軟起調速裝置，以高速DSP為控制核心，采用空間電壓矢量控制技術、功率單元串聯多電平技術，屬高-高電壓源型變頻器，以高可靠性、易操作、高性能為設計目標，滿足用戶各類負載調速節能、改善生產工藝的迫切需要。KTBP系列高壓變頻軟起調速裝置采用新型IGBT功率器件，全數字化微機控制，裝置主要由移相變壓器、功率單元和控制器等構成，具有以下特點：
安裝、設定、調試簡便；
空間電壓矢量控制技術；
瞬時停電再起動功能；
載波移相控制技術；
“飛車起動”技術；
中性點漂移技術；
內置PID調節器；
自帶冷卻風機；
優異的性能/價格比；
控制電源掉電，可保持正常運行；
完善的變頻器參數設定功能；
功率電路模塊化設計，維護簡單，互換性好；
簡體中文操作界面，彩色液晶觸摸屏操作；
內置PLC接口板，易于改變控制邏輯關系，適應多變的現場需要；
高壓主回路與控制器光纖通訊，抗干擾性強，安全可靠；
完善的故障監測、精確的故障保護及準確的定位顯示和報警；
輸入功率因數高，電流諧波少，無須功率因數補償、諧波抑制裝置；
高-高電壓源型變頻器，直接6kV、10kV輸入，直接6kV、10kV輸出，不需要輸出變壓器或?yàn)V波器；
可接收和輸出多路4～20mA工業標準信號；以便于用戶DCS系統接口；
可采用MODBUS、PROFIBUS等通訊協議，可實現與上位機的通訊；
輸出階梯正弦PWM波形，無須輸出濾波裝置，對電纜、電機絕緣無損害，電機諧波少，減少軸承、葉片的機械振動；
注：設備選型及外形安裝尺寸請與廠家聯系。
