RYZQ系列低壓干式調壓軟起動配電柜，是湖南科太科技有限公司研發的新一代電動機軟起動的控制設備。采用磁圈變換軟起動器和控制單元以抽屜形式結合在一起，通過調節磁圈變換原理來調節主電機和機端輸入電壓，以達到電動機起動電壓可調的軟起動效果。
RYZQ系列低壓干式調壓軟起動配電柜，整柜提供，非單獨的軟起動器，是針對市場上現有軟起動設備的不足之處，研發提供一種結構精美、模塊化、互換性強、運行安全可靠、使用壽命長、起動電流小、起動力矩大、過載能力強、無諧波污染、不受使用環境和溫度與地理位置影響、使用維護方便的全新軟起動設備。根據火宅自動報警系統設計規范，GB50116-2013在消防水泵上不得采用變頻器及GB50974-2014《消防給水及消火栓系統技術規范》不得采用有源器件的軟起動裝置，而采用沒有電子元件的RYZQ千式調壓軟起動配電柜，優勢非常明顯。
RYZO低壓干式調壓軟起動配電柜，能完全代替低壓固態軟起動裝置和低壓液阻軟起動裝置具備了其所有優點解決了其不足之處。具有下述優點：
?。薄㈦姶鸥袘?yīng)原理，干式變壓器的特性，投入使用后無其它維護及易損件，可以節約大量的維護費用與消耗。
2、主回路無任何可控硅等電子元件，保持了工頻電網的正弦波，無諧波污染，抗于擾性強，
?。?span style="text-align: justify; text-wrap: wrap;">、采用全封閉式模塊成型，使設備不受使用環境的溫度與地理位置的影響，適用于各種苛刻的環境條件。
4、節能效果好，由于是通過調節感應變壓器一次側的有效匝數來實現調節主電機機端輸入電壓，有功能耗小。
5、純電磁產品，安全性高，過載能力強，可以頻繁起動。
6、超越了自耦降壓和串聯調壓軟起的優點，屬隔離調壓原理，起動電流更小，起動力矩更大，起動過程平滑無沖擊。
結構符合GB/14048《低壓開關設備及控制設備總則》和JB/T10361《低壓成套開關設備和控制設備安全設計導則》的有關規定。

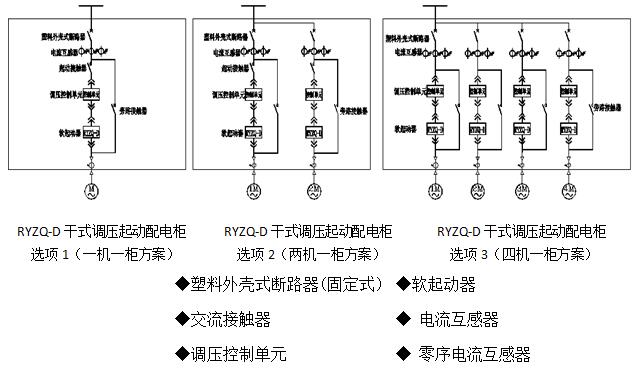

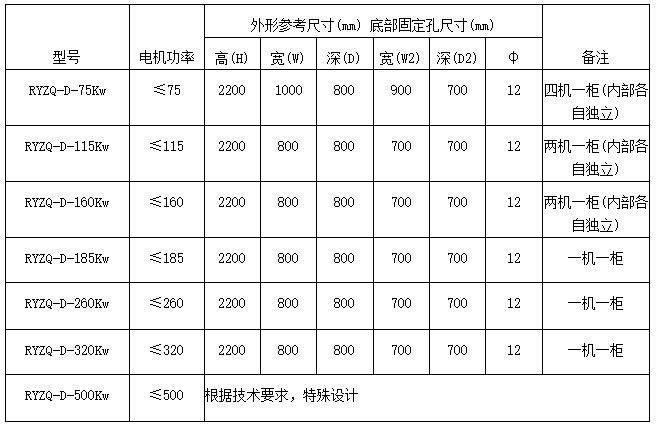

產品的殼體為柜式防護結構，其防護等級不低于IP30的有關規定。柜體為型材抽屜式柜體，或其它規格的標準柜體成型。表面平整，美觀大方。RYZQ系列產品為前后開門，落地安裝。產品的引入線為共母排并柜、引出線均由柜(箱)底部接出。柜(箱)體內部裝有斷路器、接觸器、控制單元、磁圈變換軟起動器等元件，抽屜式結構，檢修方便在前門上裝有供控制、監視、檢測用的按鈕、信號燈、電壓表、電流表等。
◆海撥高度不超過2000米。超過2000米需降容使用，詳情可咨詢廠家。
◆周圍介質溫度不高于+40℃，不低于-30℃。
◆空氣相對濕度不大于90%。
◆振幅不大于0.5毫米,振動頻率不大于600次/分鐘。.
◆與垂直面的傾斜度不超5度。
◆在無爆炸危險的介質中，且介質中無足以腐蝕金屬的破壞
◆絕緣的氣體及導電塵埃的地方。
技術參數和起動條件 RYZQ設計工作條件如下:
1、供電系統:三相AC380V 充差±10%
2、工作電源:AC220V或AC380V
3、電源頻率:50-60HZ
4、適用電機:三相交流鼠籠式異步電機
5、起動電壓:40%-97%額定電壓連續可調
6、起動時間:5-120秒連續可調
7、故障保護:缺相，過流、短路、過壓、欠壓等
8、起動電流:0.8-4倍電機額定電流之間可調
9、過載能力:120%額定電流120秒，300%額定電流60秒
10、散熱:自然或風冷
11、防護等級:IP20-lp40
12、初始起動電流:80%FLA(電機滿載電流)標準50%FLA(電機滿載電流)選項
13、最大起動電流:80%-400%FLA(電機滿載電流)可整定
14、考慮電動機起動參數的限制設計起動時間:120秒(在150%FLA時)60秒(在240%FLA時)45秒(在300%FLA時)30秒(在400%FLA時)
